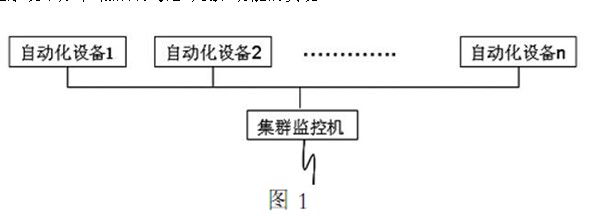

工業設備集群監控即如圖 1 將工業自動化設備 組織 起來 這樣做的好處是可以由一個操作者監控一個 群 提高了勞動生產率 同時 群 可連入網絡 易于實施遠程控制
實施圖 1 障礙在于 原有的自動化設備不具備入群的功能 而僅給自動化設備增加入群功能來構建圖 1 勢必造成圖 1 系統功能的冗余而增加成本 較好的開發方法是將圖 1 看作一個系統 下位機 自動化設備 不過是系統的 元素 首先考慮的是系統應有的功能和功能如何在系統中分布 然后再考慮 元素 功能的實現
設 自動化設備 為兩坐標數控系統 一個獨立的數控系統的功能有編輯 空運行(含離線插補) 零件加工(含在線插補) 手動 回零 對刀和顯示 而圖 1 系統的功能在上位機與下位機之間的分布是 1) 上位機(集群監控機)的功能 編輯 虛擬加工(含離線插補) 零件加工 手動 回零 圖形顯示 網絡通信(連接下位機) 網關功能(連接 Internet)等 2) 下位機(可入群數控系統)的功能有 零件加工 手動 回零 對刀 數字顯示 網絡通信(連接上位機)等[1]其中 零件加工 是依離線插補的結果(自定義指令和機加工數據流)進行的[2]顯然 圖 1 中數控系統與獨立的數控系統相比 功能有較大不同
1 總體設計
1.1 工況與設定工況的操作
設置五種工況以分別完成下位機除網絡通信外的所有功能 零件加工(AUTO) 回零(ZRT) 手動 1(H1) 手動 2(H2) 手動 3(H3)三種手動工況對應不同的刀架驅動速度 任何手動工況下都可以完成對刀功能
圖 1 系統要求既能在下位機設定自身工況 也能在上位機設定該下位機的工況 這就意味著下位機上常見的波段開關設置工況的方法不可取 筆者在下位機設立一個 工況鍵 和一個 工況標識 變量 工況標識 既可由 工況鍵 修改 也可以由上位機直接修改 工況標識 為 0 到 4 的取值 分別對應 5 種工況
1.2 輸入 輸出與顯示
輸入信號主要來自數控系統操作鍵 主要有 4 個手動鍵 X+ X- Z+ Z- 啟動鍵 急停鍵 單步/連續選擇開關 以及行程限位開關和控制螺紋加工的光電編碼器
輸出信號除對驅動電路的輸出(以驅動刀架)之外 主要由 M S T 指令產生 有控制主軸轉速 控制刀架自動轉位等輸出顯示器采用 1 個米字管和 7 個 8 段 LED 用一個鍵切換即時顯示內容
1.3 驅動電路與網絡通信
驅動電路與數控系統是否入群無關 本文不作討論 網絡通信功能涉及到的技術較多 另有討論的專文 本文僅介紹與之相關的硬件
2.硬件方案
采用 8031 單片機 程序存儲器 ROM 容量用 32KB(基于筆者的開發經驗確定) 數據存儲器主要保存上位機傳來的機加工數據流 其容量大小決定加工工件的大小 一個字節數據流對應加工軌跡長度為 4*10-2mm[2]若選擇 32KBRAM 作為數據存儲器 其對應的加工軌跡長度為 32K*4*10-2mm 近 1300mm 可以滿足絕大多數情況下的加工要求
工況鍵 接入 8031 的外部中斷 0 在相應中斷服務程序中修改 工況標識 并用一個輸出接口控制 5 個 LED 對應指示 5 種工況
用一個輸入接口接入鍵 X+ X- Z+ Z- 光電編碼器接到 8031 的 T1 和 T0腳 其他輸入鍵接到 P1 口
用一個輸出接口控制驅動電路驅動刀架 一個輸出接口輸出與 M S T 指令對應的 編碼 由此產生相應控制信號 另外用九個輸出接口控制顯示器
為構建圖 1 系統 為 8031 串行口新增了以 RS-232 電平標準的半雙工通信接口電路
限于篇幅 電路圖從略
3.主控軟件

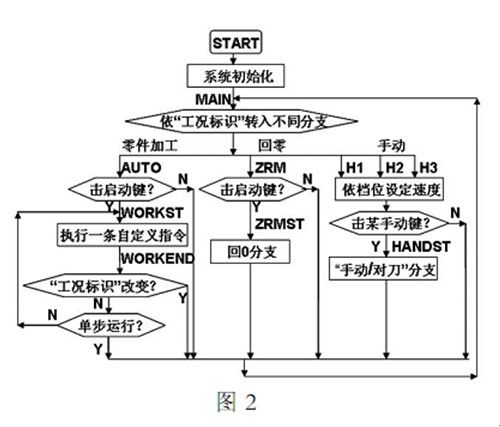

圖 2 為系統軟件總框圖 其中 工況標識 由外部中斷 0 服務程序設定或由上位機傳來 所謂主控軟件指圖 2 中標號 WORKST 到標號 WORKEND 部分

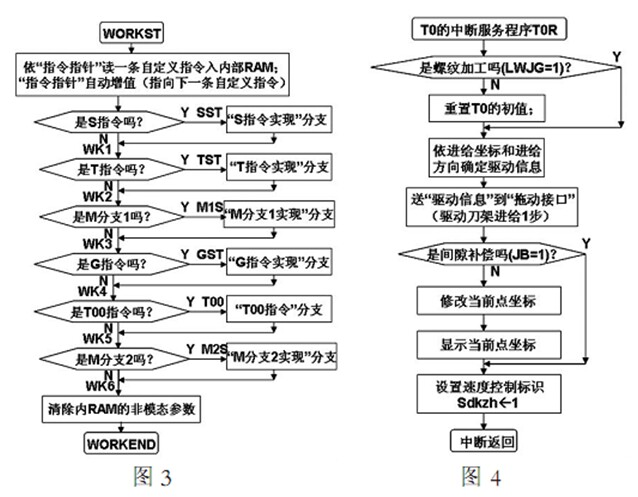

圖 3 為主控軟件框圖 圖 3 考慮了多指令共段和共段指令執行順序 TST 分支實現除 T00 指令外全部 T 指令的功能 M1S 分支實現 了 M03 M04 M06 M97 M98 M99 M21 M22 M23 M24 M25M26 M27 M28 等指令的功能 M2S 分支實現了 M00,M02,M05,M30,M20 等指令的功能 也考慮了模態指令的處理

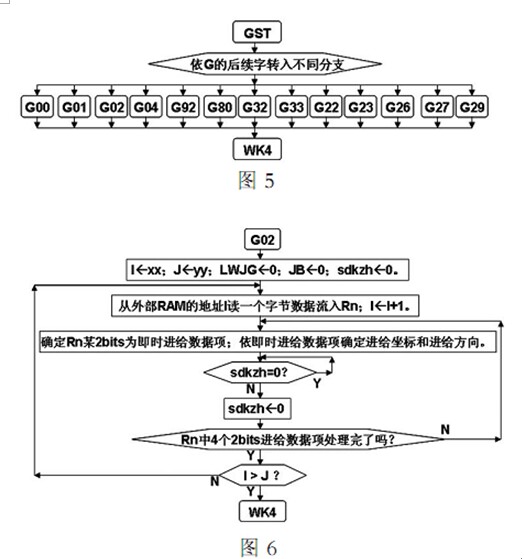

可入群數控系統的獨特部分在圖 3 以標號 GST 開始 WK4 結束的分支 這一分支的詳細框圖見圖 5
圖 5 各分支對應相應的 G 指令 其中的 G00 G01 G32 G33 對應無須插補的加工指令 需要插補的 G01 指令和曲線插補都由上位機離線插補成機加工數據流 并傳遞到下位機 由 G02 指令(自定義指令中 G02 已經不是圓弧插補指令)標識之 G02 指令格式為 G02xx yy xx 和 yy 都為兩字節 分別指示數據流存放地起始地址和終止地址
圖 6 為圖 5 的 G02 分支框圖 圖中的標識 sdkzh 由圖 4 置位sdkzh 為 1 表示刀架已進給一步(10-2mm) 圖 4 為定時器 0 中斷服務程序 它控制加工速度 刀架進給和即時坐標顯示
其它程序或復用原程序或另文介紹 故此處不贅述
4.結束語
這是一個應用項目的技術方案 它實現了文獻[1] [2]的內容 限于篇幅 本文沒有給出具體硬件電路和全部軟件框圖 但給出了硬件的詳細方案和介紹了有自身特色的主控軟件 由于本數控系統是圖 1 的 元素 在圖 1 系統功能不變的前提下 元素 的功能得到簡化甚至部分功能取消 這使系統成本下降且便于集群監控 這樣的系統也易于構建工業自動線或接入互聯網實現遠程監控 有較好實際意義
