1  普通銑床加工帶角度零件傳統工藝狀況

叉車起重系統中門架支座 45°角處兩個面都需要加工，按傳統工藝需要兩次裝夾找正加工。

存在問題：

①需要二次裝夾；

②工作效率低，勞動強度大，影響交貨周期；

③角度不易控制，角度不規則時還需要制作角度定位工裝模具滿足加工要求，質量得不到有效控制。

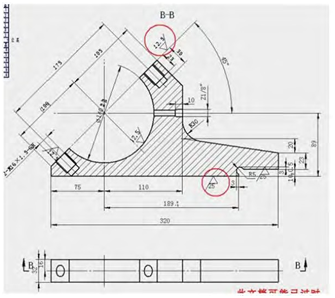

圖 1  門架支座圖紙（面 1、2 都需要加工）

2     需要解決的問題

減少裝夾找正次數，提高加工效率和產品質量，減輕勞動強度。

3     解決方案

設計制造旋轉銑模，在普通臥式銑床上完成一次裝夾加工帶角度的兩個面（基準統一）。

4     該旋轉銑模的結構特點

①圓弧及一直邊定位，一模具兩工位，每個工位一次 加工三件，共六件（實物圖中 1、2 示）；

②圓弧及銷滑槽旋轉限位，控制兩個面的加工位置及精度（實物圖中 3 示）；

③旋轉后插銷限制了旋轉塊與旋轉限位板的相對位置，防止切削加工時旋轉塊因切削力產生轉動（實物圖中4 示）；

④螺桿螺母結構鎖緊旋轉塊與旋轉限位板，保證了加工安全性（實物圖中 5 示）；

⑤采用角接觸球軸承，旋轉時大大減輕了勞動強度（二維圖中件 10 示）；

⑥模具兼用 1-3T 門架支座的加工（換產品時只需移動直邊定位塊），通用性強（1-3T  門架支座定位圓弧均為R70）。

4.1    旋轉銑模實物圖

1—圓弧定位部分  2—直邊定位部分 3—銷滑槽（135°）

4—旋轉塊與旋轉限位板固定 5—螺桿螺母鎖緊結構部分

圖 2

4.2    旋轉銑模三維圖（圖 3）

4.3    旋轉銑模二維圖（圖 4）

4.4    旋轉銑模關鍵部位結構圖（圖 5、圖 6）

5     本旋轉模具的優點

①一次裝夾完成帶角度兩面加工；

②利用軸承旋轉減小勞動強度；

③利用銷槽旋轉限位，保證加工產品質量；

④減少裝夾找正次數，六件一起加工，效率提高；

⑤裝夾方便，易于操作。

6      結論

普通銑床加工帶角度零件采用以上結構的旋轉模具， 加工效率得到有效提高，減輕了工人勞動強度，成本也大大降低，經過車間使用實踐，受到操作工的好評，并具有較好的市場推廣價值。

圖 3

1—底板     2—旋轉限位板    3—旋轉板   4—鎖緊螺桿

5—插銷     6—直邊定位塊    7—壓板     8—圓弧定位塊

9—旋轉銷   10—軸承      11—轉軸    12—鎖緊螺母

圖 4

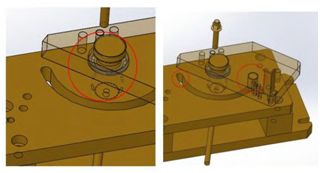

圖 5  采用軸承旋轉       圖 6  銷槽旋轉限位
