引題：讓同學們觀察幾幅圖，看看與前面所練習的圖形有什么不同（分析圖形），聯系學生們學過的繪圖軟件CAD或CAXA中學習的旋轉繪圖指令，引出本節課的學習內容——運用旋轉指令編程。
在數銑、加工中心中，對于一些復雜圖形，尤其是點坐標計算較麻煩、較困難的圖形，我們常采用一些特殊功能的指令（如旋轉、鏡像、極坐標等）來編程，這樣可以簡化程序、減少編程時間、提高加工效率。像這樣具有確定的旋轉角度或均勻分布的圖形，我們都可以采用旋轉指令來編程。
一、 相關知識
與旋轉有關的兩個名詞：（如圖所示）
1、 旋轉中心
2、 旋轉角度
二、 旋轉指令的格式
格式 ：G17 G68 X__Y__ R __ ；
.......
.......
G69 ；
說明：
1、G68：建立旋轉； G69：取消旋轉；
2、X、 Y：旋轉中心的坐標值；
3、R：旋轉角度，單位 是(° ) ，0 ≤R≤360°。
4、G68 、G69為模態指令，可相互注銷， G69為缺省值。
思考：你們能不能寫出G18、G19平面的格式？
三、旋轉指令的應用
應用一：常用于多個相同圖形按固定角度旋轉的零件，采用調用子程序的方式來編程。
實例1：使用旋轉指令編制如圖所示輪廓的加工程序：
設刀具起點距工件上表面 100mm，切削深度 5mm。
分析：將第一個圖形逆時針旋轉，角度依次是45度、90度。
程序如下：
O0001 ；（主程序 ）
G17 G90 G54 G0 X0 Y0 M03 S1000 ；
G43 Z100 H01 ；
Z5. ；
M98 P100 ； 加工 ①
G68 X0 Y0 R45 ； 旋轉 45 °
M98 P100 ； 加工 ②
G68 X0 Y0 R90 ；旋轉 90 °
M98 P100 ； 加工 ③
G69 ； 取消旋轉
G00 Z100 ；
M05 ；
O100 ； （子程序 (①的加工程序)）
X0 Y0
G41 X20. Y- 10. D01 ；
Ｇ01 Z-5. F50 ；
Y0 F100
G02 X40 . Y0 R10. ；
X30. Y0 R5. ；
G03 X20. Y0 R5. ；
G01 Y- 6. ；
G00 Z10. ；
G40 X0 Y0 ；
M99 ；
M30 ；
總結：
1、在使用旋轉指令編程時，有刀具補償?shù)那闆r下，應先旋轉坐標系再建立補。
2、主程序中調用子程序的起始點為選轉點，子程序的終止點也轉點；
3、刀具的補償功能只能放在子程序中；
課堂訓練：

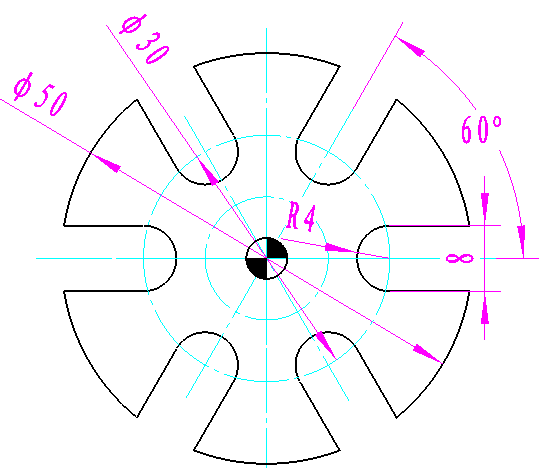

練習一：如圖所示，試用旋轉指令編寫加工程序，切削深度 5mm。
分析：1、選擇右端水平放置的凹槽作為子程序，將其逆時針旋轉，角度依次是60°、120°、180°、240°、300°。
O0002 ；（主程序）
G17 G90 G54 G0 X40 Y0 M03 S1000 ；
G43 Z100 H02 ；
Z5. ；
M98 P200 ；
G68 X0 Y0 R60.0 ；
M98 P200 ；
G68 X0 Y0 R 120.0 ；
M98 P 200；
G68 X0 Y0 R 180.0 ；
M98 P200 ；
G68 X0 Y0 R 240.0 ；
M98 P200 ；
G68 X0 Y0 R 300.0 ；
M98 P200 ；
G69 ；
O200 ； （子程序 ）
X40 Y0 ；
G41 X40. Y4. D02 ；
Ｇ01 Z-5. F50 ；
X15 . F100 ；
G03 X15. Y-4. R4. ；
G01 X40. ；
G00 Z10. ；
G40 X40. Y0 ；
M99 ；
G00 Z100. ；
M05 ；
M30 ；
應用二：該指令常用于編程圖形具有旋轉中心和某一固定角度的場合。

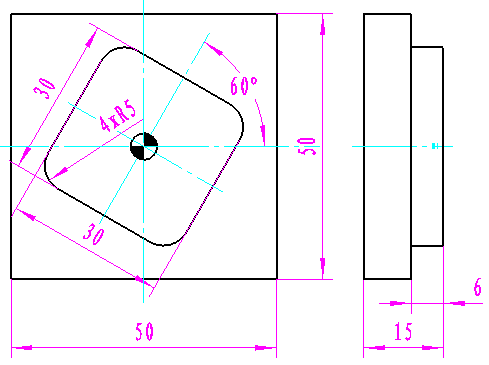

實例2、如圖所示旋轉類零件，毛坯尺寸為50mm×50mm×15 mm，試編寫加工程序。
分析：1、審圖—看圖形尺寸，判斷是加工凸件還是凹件。
2、圖形逆時針旋轉60° ，編程時應順時針旋轉60°，R應為負值。
程序如下：
O0001 ；
G17 G90 G54 G0 X0 Y0 M03 S1000 ；
G43 Z100 H01 ；
Z5. ；
G68 X0 Y0 R-60 ；
G41 X40. Y- 15. D01 ；
Ｇ01 Z-5. F50 ；
X-15. , R5. ;
Y15. , R5. ；
X15. , R5. ;
Y-10. ；
G02 X15 . Y-15 R5. ；
Y-20 ;
G69 ；
G00 Z100 ；
G40 X0 Y0 ；
M05 ；
M30 ；
課堂訓練：

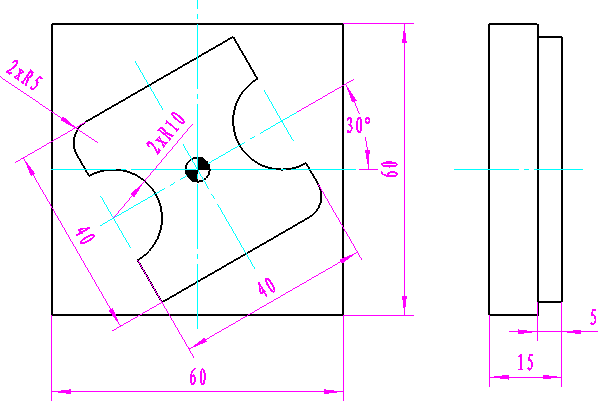

練習二：如圖所示，毛坯尺寸為60mm×60mm×15 mm，試用旋轉指令編寫加工程序。
程序如下：
O0002；
G17 G90 G54 G0 X0 Y-30 M03 S1000 ；
G43 Z100 H02 ；
Z5. ；
G68 X0 Y0 R-30 ；
G41 X-20. Y- 30. D02 ；
Ｇ01 Z-5. F50 ；
Y-10. ;
G03 X-20. Y10. R10. ；
Ｇ01 X-20. Y20. , R5. ；
X20.;
Y-10. ;
G03 X20. Y-10. R10. ；
Ｇ01 X20. Y-20. , R5. ；
X-25 ;
G69 ;
G00 Z100 ；
G40 X0 Y0 ；
M05 ；
M30 ；
小結：
1、旋轉指令的格式。
2、掌握旋轉指令的應用。
3、強調編程時的注意事項。
作業題：

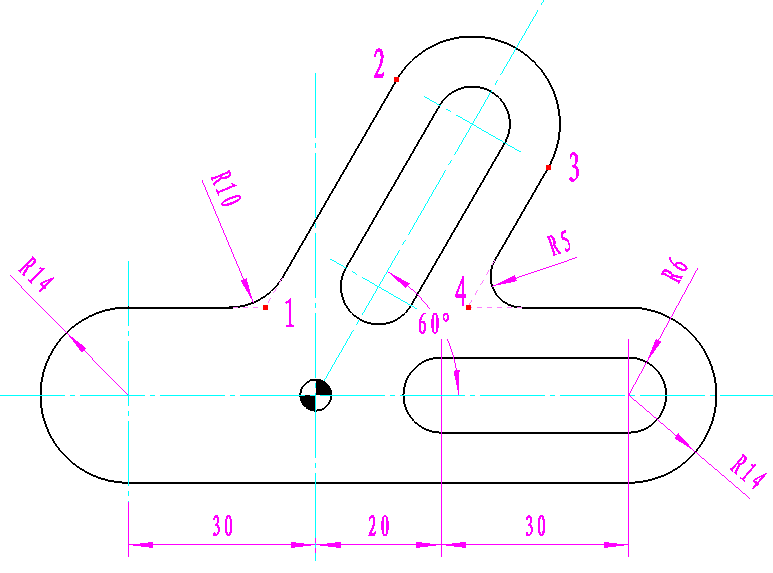

如圖所示，編寫加工程序，外輪廓切削深度10 mm，內輪廓切削深度 5mm，內輪廓要求用旋轉指令。
圖中交點的坐標為：
1、X=-8.08 Y=14.0 2、X=12.88 Y=50.3
3、X=37.12 Y=36.3 4、X=24.25 Y=14.0
