1. 工作臺在X軸運動方向之直線度

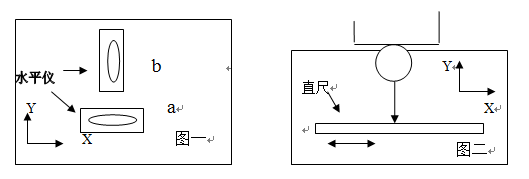

精密水平儀置于工作臺面中央（見圖一），移動X軸，在全行程范圍內讀出X-Z平面（由a讀出）和Y-Z平面（由b讀出）數值差；
標準直尺置于工作臺面上，使之與X軸平行，移動X軸，在全程范圍內讀出直尺面與立柱的距離之差（見圖二）。
注：上述為檢測X軸滑軌在三個平面內的直線度。
2. 工作臺在Y軸運動方向之直線度

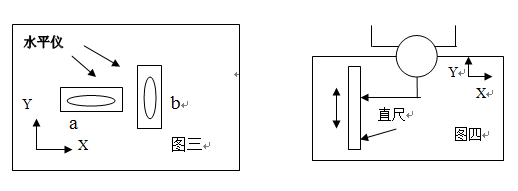

精密水平儀置于工作臺面中央（見圖三），移動Y軸，在全行程范圍內讀出Y-Z平面（由b讀出）和X-Z平面（由a讀出）數值差；
標準直尺置于工作臺面上，使之與X軸平行，移動X軸，在全程范圍內讀出直尺面與立柱的距離之差（見圖四）。
注：上述為檢測Y軸滑軌在三個平面內的直線度。
3. X軸運動方向?qū)ぷ髋_面的平行度
千分表座固于Z軸上，表針打至工作臺面上，X軸移動，在全程范圍內讀出數值。
4. Y軸運動方向?qū)ぷ髋_面的平行度
千分表座固于Z軸上，表針打至工作臺面上，Y軸移動，在全程范圍內讀出數值。
注：上述為檢測工作臺面安裝對其導軌的X軸和Y軸方向的平行度。
5. 工作臺面的直線度
標準直尺置于工作臺面中央（分X軸與Y軸方向）調整等高塊，使直尺與工作臺面平行，測直尺面與工作臺面在全行程范圍內距離差值。
X－Z平面數值由直尺放置X軸方向讀出；
Y－Z平面數值由直尺放置Y軸方向讀出.
注：上述分別由X軸和Y軸方向測出工作臺面直線度，組合起來實為工作臺面的平面度。
6．X軸運動方向?qū)ぷ髋_T型槽的平行度
具體操作：千分表座固于Z軸上表針指至T型槽側壁,移動X軸，全行程內讀出數值差。
7．X軸與Y軸運動方向的垂直度
具體操作：置標準角尺平放于工作臺面上校直基準邊（如X軸方向），移動垂直方向軸（如Y軸），每300mm范圍內讀數值差（見圖）。
注：該項為檢測X軸與Y軸導軌安裝垂直度。
8．Z軸運動方向上的主軸直線度
具體操作：標準角尺置于工作臺中央（見圖），調整等高塊，使角尺測量邊與Z軸平行。移動Z軸每300mm ，測Z軸對測量邊的跳動差值。
Z—X方向由角尺放置X軸方向測得。
Z—Y方向由角尺放置Y軸方向測得。
注：該項為測Z軸導軌的直線度。
9．Z軸運動方向和工作臺面的垂直度
具體操作：標準角尺置于工作臺面中央（見圖）
移動Z 軸，測出差值（每300mm）
Z—X方向由角尺放置X軸方向測得。
Z—Y方向由角尺放置Y軸方向測得。
注：該項為測Z軸對工作臺面的垂直度。
10．工作臺面和主軸軸線的垂直度
具體操作：千分表座固于主軸上，表針打至工作臺面，以直徑為300mm劃圓測出數值差。
Z—X平面由表針旋至X軸方向側得。
Z—Y平面由表針劃圓旋至Y軸方向側得。
11．主軸錐孔與主軸的同軸度
具體操作：標準芯棒置于主軸錐孔，主軸旋轉，測芯棒之偏擺數值差。（見圖）
12．主軸內孔徑向跳動
具體操作：千分表座固于工作臺或主軸座上表針打至內孔壁（見圖），測跳動數值差、主軸轉動。
注：該項為測主軸內錐孔的圓度。
13．主軸端外圓徑向跳動
具體操作：該項與第12項同理。
14．主軸端面軸向跳動
具體操作：該項與第12大項同理。
以上檢測要點：
第1、2、7、8、9為測三軸導軌精度
第3、4 為測工作臺安裝精度
第5、6 為測工作臺精度
第10為測主軸安裝精度
第11、12為測主軸內錐孔制造精度
第13、14為測主軸端制造精度
第5、8項固無專用量具無法直接測出，可用描點法間接測出，方法如下：

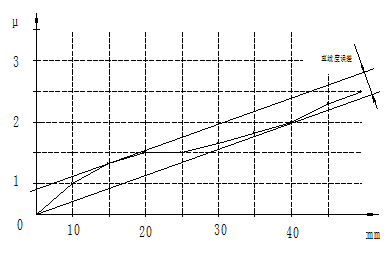

第5項具體操作：在測第3、4項同時，在所測范圍長度內分若干段，讀出其對應數值比例，作圖求出其直線度（見圖）。
第8項具體操作：在測第9項同時按上述同理求出。
