傳統的雕刻是手工業的一個分支, 加工產品的質量取決于雕刻人員的經驗和技巧, 從學徒到師傅的成長需要很長時間, 很多高超的技能還需要在實踐中不斷的摸索和領悟 , 因此雕刻技能的繼承性比較差 , 減緩了整個行業的發展速度 _C N C 雕刻技術是傳統雕刻技術和現代數控技術結合的產物, 它秉承 了傳統雕刻精細輕巧 ! 靈活 自如的操作特點, 同時具有較高的 自動化程度 隨著精雕機技術的日趨完善, 人們對產品的加一 7效率和精度的要求越來越高, 故精雕機加 卜 模型的構建方法成為了各數控加 工行業所關注的焦點另外, 當今C A D / C A M 作為一種可以精確地設計出雕刻刀具加 T . -路徑的工具與C N C 加 }一 技術是密不可分的, 所以筆者希望找到一種與C A D / C A M技術結合更緊密的建模方法來改進原有的建模流程 以便增強企業決策與控制水平 , 縮短產品開發周期, 降低產品開發和生產成本, 實現設計與生產的精良化和敏捷化, 擺脫家具雕刻 工藝對 手工作業的依賴 , 為現代家具生產提供了新的發展途徑 "

1 精雕機常見建模方案

1. 1 建模軟件介紹

JD Pa i n t 是是國內最早的專業雕刻軟件 "經過多年的發展完善, 其功能日趨豐富強大, 在操作流程 ! 用戶界面 ! 圖形編輯 !藝術造型 !曲面造型 ! 數控雕刻等方面都有了質的提高, 不僅突破了如曲面浮雕 ! 等量切削等多項關鍵雕刻設計及加工技術, 也充分保證了軟件產品的易用性和實用性 , 極大地增強了精雕C N C雕刻機的加工能力和對雕刻領域多樣性的適應能力 "

1. 2 建模操作流程

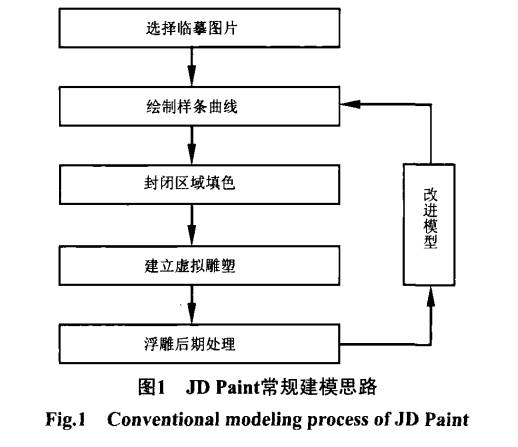

JD Pai n t的常規建模思路可分為以下5個部分(圖1 ) "下面我們以一個簡單的模型為例來講解JD Pa i n t 建模的詳細過程, 首先圖片搜集素材, 素材的常見獲取渠道為實物攝影 ! 圖片掃描和網絡搜集 , 選定圖片素材后 , 通過輸入點陣圖像的方法將圖片導入Jn Pai nt中 (圖2 ) "

準備工作完成后進行描圖, 選擇多義線中的樣條曲線沿圖像輪廓分塊進行描圖 (圖3 ) , 描圖是為后面的填色做準備, 所以盡量要細致精確,需要進行區域填色的部分在描圖時應該構造閉合區域 "

構造完成后準備填色, 填色前在虛擬雕塑界面中構建一個高度為零的矩形網格平面 (圖4 ) ,只有在該模型區域內才能生成浮雕模型, 在選擇平面設置參數時應控制好X ! Y方向上的步長, 綜合考慮到文件大小和模型精準度的雙方面要求 "根據不同的圖形特點采用單線填色和區域填色等工具進行填色 (圖5 ) , 如填色區域有毛邊則需要重新調整X ! Y方向上的步長, 以提高模型精度 "
