高速主軸的散熱

    高速電主軸的熱穩定性問題是該類主軸需要解決的關鍵問題之一。因為電主軸將電機集成于主軸組件的布局中，變成一個內部熱源。電機的發熱首要有定子繞組的鋼耗發熱及轉子的鐵損發熱，其間定子繞組的發熱占電機總發熱量的2／3以上。別的，電機轉子在主軸殼體內的高速撥動，使內腔中的空氣也會發熱，這些熱源發生的熱量首要通過主抽殼體和主鈾進行散熱，所以電機發生的熱量有適當一部分臺通過主軸傳到軸承上去，因此影響軸承的壽命，而且會使主軸發生熱伸長，影響加工精度。

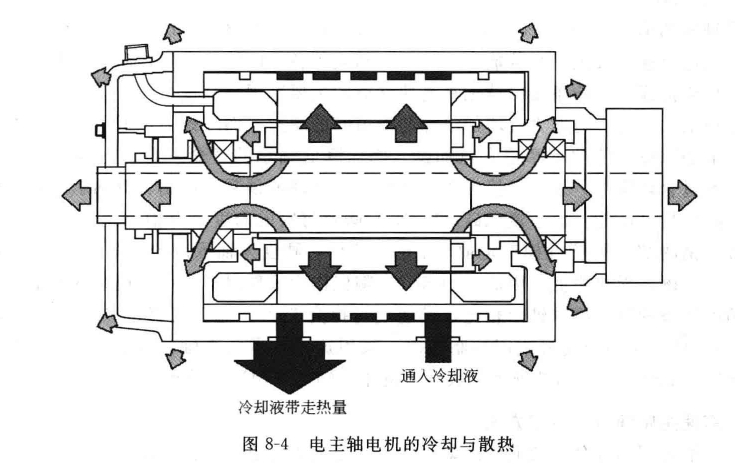

    為改進電主軸的熱特性，應采取必定的辦法和設置專門的冷卻系統。圖8—4表示了電主軸電機的循環切削液冷卻和散熱路徑，在電機定子與殼體銜接處規劃循環冷卻水套，水套用熱阻較小的資料制作，套外環加工有螺旋水格。電機作業時，水槽里通人循環冷卻水，為加強冷卻作用，冷卻水的進口溫度應嚴格控制，并有必定的壓力和流量。別的，為避免電機發熱影響主軸軸承，主軸應盡量選用熱阻較大的資料，使電機轉子的發熱首要通過氣隙傳給定子，由冷卻水吸收帶走。
