我們采用伯特利數控機床為實際平臺來取得數據

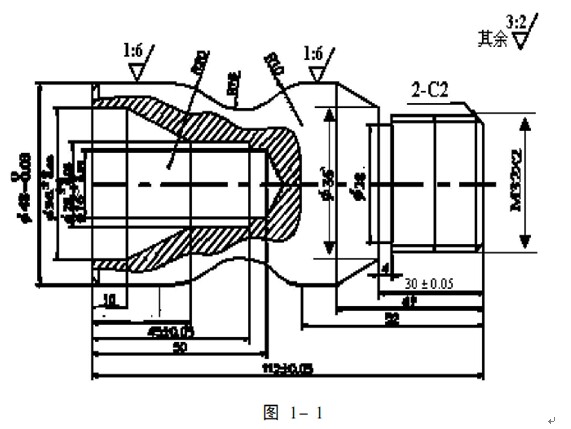

加工如下圖 1 - 1所示零件, 零件材料為 45#鋼,毛坯尺寸為 Æ 50mm @ 115mm, 試編制零件程序并加工。
購買CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控
一、 分析零件圖樣
(一 )零件結構分析
如圖 1- 1所示,零件主要包括凸凹圓弧、 圓柱面、 外螺紋、 退刀槽、 內孔等。在加工帶錐體、 圓弧類零件以及配合件加工時,采用刀具半徑補償編程,可以防止零件表面產生過切或欠切現象, 確保工件的尺寸和形狀精度。
(二 )確定定位基準、 工件零點、 裝夾
以工件軸心線為定位基準。工件零點設在工件圖樣左端面中心。裝夾方案:該工件需采用調頭加工,首先用三爪自定心卡盤夾住毛坯 Æ 50mmm表面, 車 Æ49mm @50mm圓柱;調頭夾住 Æ 49mmm @ 30mm圓柱, 加工
工件左邊孔和外圓;再調頭夾住 Æ48mm外圓, 伸出50mm左右,找正軸線,加工工件右邊外圓和螺紋。
二、 選擇刀具及確定加工工藝路線

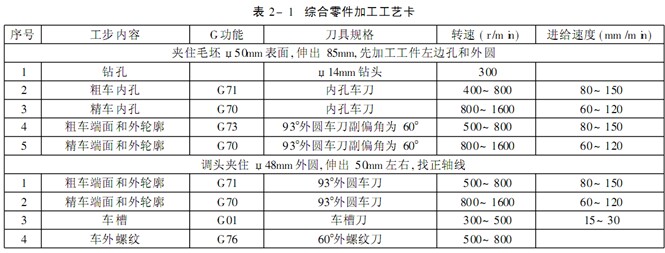

制定加工工藝路線,選擇刀具及切削用量,見表2- 1。
購買CNC加工中心 高速加工中心 鉆攻中心 請選擇 伯特利數控
三、 手工編程 根據綜合零件加工工藝卡編制程序如下:
程序一 說明
O0001
N10 G00 X100 . 0 Z100 . 0 ; 將刀具快速移動到換刀點
N20 M03 S600 T0101 ; 主軸正轉, 選用 1號內孔粗車刀
N30 G00 X14 . 0 Z2 . 0M 08 ; 快速定位靠近工件, 切削液開
N40 G71 U1 . 5 R0 . 5 ; 用內孔粗加工復合循環指令加工內孔
N50 G71 P60 Q140 U - 0 . 5W0 . 1 F1 . 2 ;
N60 G00 X37 . 0 ; 精加工程序開始
N70 G01 G41 Z0 F0 . 8 ; 刀具半徑左補償
N80 X36 . 0 Z- 0 . 5 ; 倒角
N90 Z- 10 . 0 ; 車 Æ36mm 內孔
N100 X20 . 0 Z- 28 . 0 ; 車內錐面
N110 Z- 45 . 0 ; 車 Æ20mm 內孔
N120 X17 . 0 ;
N130 X16 . 0W - 0 . 5 ; 車 Æ16mm 內孔
N140 Z- 50 . 0 精加工程序結束
N150 G00 G40 Z100 . 0 ; 快速退出刀具, 取消刀具補償
N160 X100 . 0M05 ; 主軸停
N170 M00 ; 程序暫停, 檢測
N180 M03 S1200 T0202 ; 主軸正轉, 高速,選用 2號內孔精車刀
N190 G00 X14 . 0 Z2 . 0 ; 快速定位靠近工件
N200 G70 P60 Q140 ; 調用精車循環程序進行內孔精車
N210 G00 G40 Z100 . 0M 09 ; 快速退出刀具, 取消刀補,切削液開
N220 X100 . 0M05 ;
N230 M00 ;
N240 M03 S800 T0303 ; 主軸正轉, 選用 3號外圓粗車刀
N250 G00 X52 . 0 Z2 . 0M 08 ; 快速定位靠近工件, 切削液開
N260 G73 U6 . 5W0 R6 . 0 ; 用封閉輪廓循環復合指令粗加工外形
N270 G73 P280 Q350 U0 . 5W 0 F1 . 5 ;
N280 G00 X44 . 0 ; 精加工程序開始
N290 G01 G42 . 0 Z0 F100 ; 刀具半徑右補償
N300 X48 . 0 Z- 2 . 0 ; 倒角
N310 Z- 22 . 0 ; 車 Æ48mm 外圓
N320 G03 X40 . 704 Z- 33 . 516 R20 . 0 ; 車 R 20mm圓弧
N330 G02 X42 . 949 Z- 53 . 357 R16 . 0 ; 車 R 16mm圓弧
N340 G03 X48 . 0 Z- 60 . 0 R10 . 0 ; 車 R 10mm圓弧
N350 G01 Z- 75 . 0 ; 精加工程序結束
N360 G00 G40 X100 . 0 Z100 . 0M 05 ; 快速退出刀具, 取消刀具補償,主軸停
N370 M00 ; 程序暫停, 檢測
N380 M03 S1600 T0404 ; 主軸正轉, 高速,選用 4號外圓精車刀
N390 G00 X52 . 0 Z2 . 0 ; 快速定位靠近工件
N400 G70 P280 Q350 ; 調用精車循環程序進行外形精車
N410 G00 G40 X100 . 0 Z100 . 0M 05 ; 快速退出刀具, 取消刀具補償
N420 T0300M 09 ; 換回 3號刀, 取消刀補,切削液關
N430 M30 ; 程序結束
工件調頭加工程序
程序一 說明
O0002
N10 G00 X100 . 0 Z200 . 0 ; 將刀具快速移動到換刀點
N20 M03 S800 T0303 ; 主軸正轉, 選用 3號外圓粗車刀
N30 G00 X52 . 0 Z118 . 0M 08 ; 快速定位靠近工件, 切削液開
N40 G71 U2 . 0 R0 . 5 ; 用外圓粗加工復合循環指令粗車外形
N50 G71 P60 Q120 U0 . 5W0 . 1 F1 . 5 ;
N60 G00 X0 ; 精加工程序開始
N70 G01 G42 Z112 . 0 F100 . 0 ; 刀具半徑右補償
N80 X28 . 0 ;
N90 X31 . 8W - 2 . 0 ; 倒角
N100 Z82 . 0 ; 車螺紋外徑
N110 X36 . 0 ;
N120 X50 . 0W - 14 . 0 ; 精加工程序結束
N130 G00 G40 X100 . 0 Z200 . 0M 05 ; 快速退出刀具, 取消刀具補償,主軸停
N140 M00 ; 程序暫停, 檢測
N150 M03 S1600 T0404 ; 主軸正轉, 高速,選用 4號外圓精車刀
N160 G00 X52 . 0 Z118 . 0 ; 快速定位靠近工件
N170 G70 P60 Q120 ; 調用精車循環程序進行外形精車
N180 G00 G40 X100 . 0 Z200 . 0M 05 ;
N190 M00 ;
N200 M03 S500 T0505 ; 主軸正轉, 選用 5號車槽刀
N210 G00 X38 Z82 ; 以刀具左刀尖定位 (刀具寬度為 4mm )
N220 G01 X28 F0 . 2 ; 采用直線指令車槽
N230 G00 X100 . 0 ; 退刀
N240 Z200 . 0M05 ;
N250 M00 ;
N260 M03 S600 T0606 ; 主軸正轉, 選用 6號螺紋刀
N270 G00 X34 . 0 Z115 . 0 ;
N280 G76 P021060 Q100 R200 ; 采用螺紋復合循環指令車外螺紋
N290 G76 X29 . 4 Z85 . 0 P1300 Q500 F2 ;
N300 G00 X100 . 0 Z200 . 0M 05 ; 退刀, 主軸停
N310 T0300M 09 ; 換回 3號刀, 取消刀補,切削液關
N320 M30 ; 程序結束
四、 加工注意事項
1 . 注意選用合理的數控加工工藝。
2 . 使用刀補時, 注意刀具的切入方式和切出方式。
3 . 工件調頭找正時,注意校正。
4 .最關鍵選擇一臺好的機床-伯特利
